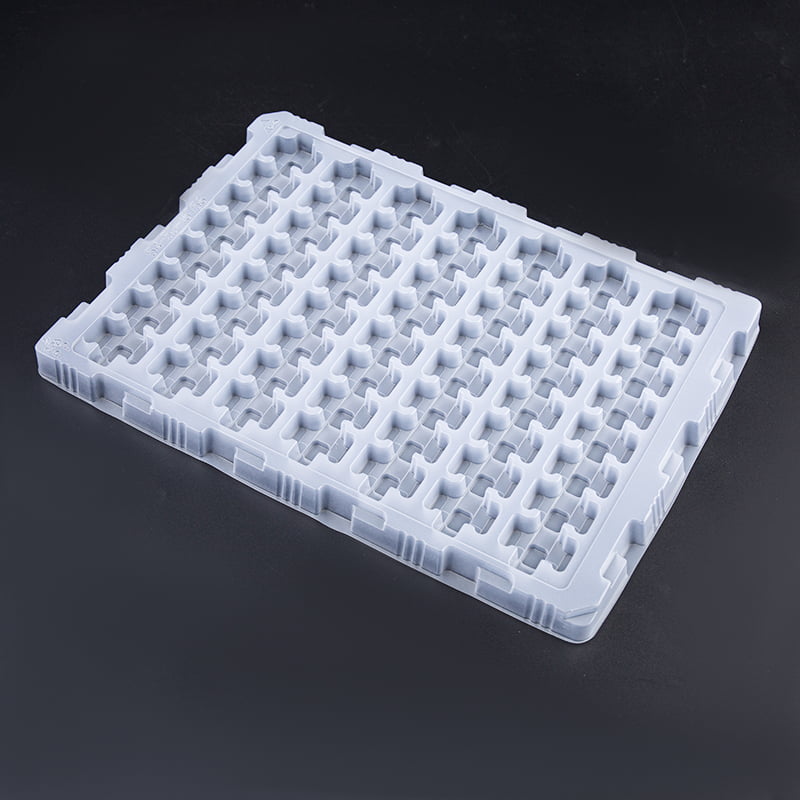

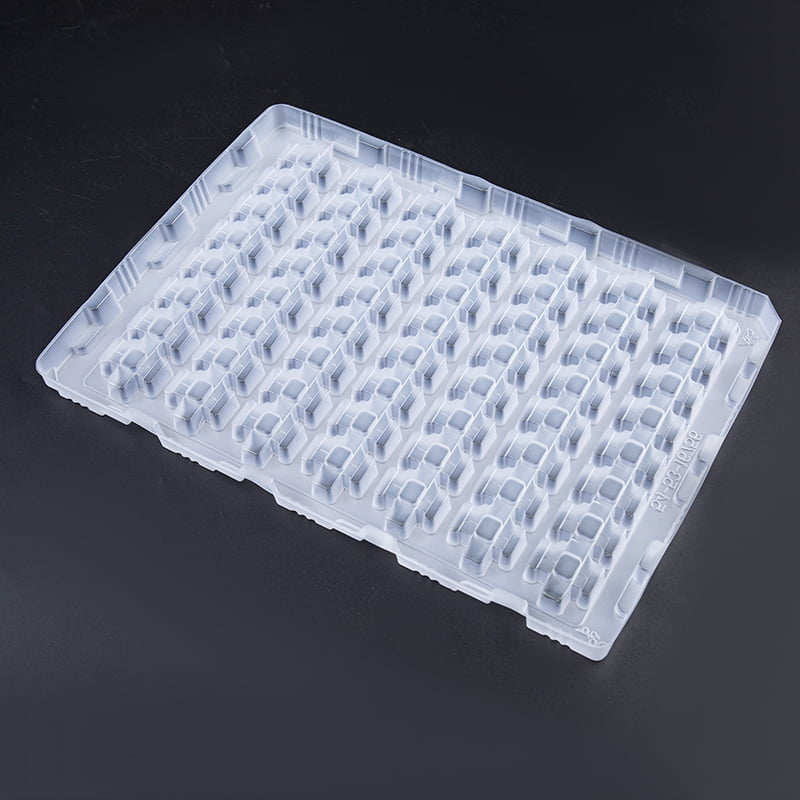

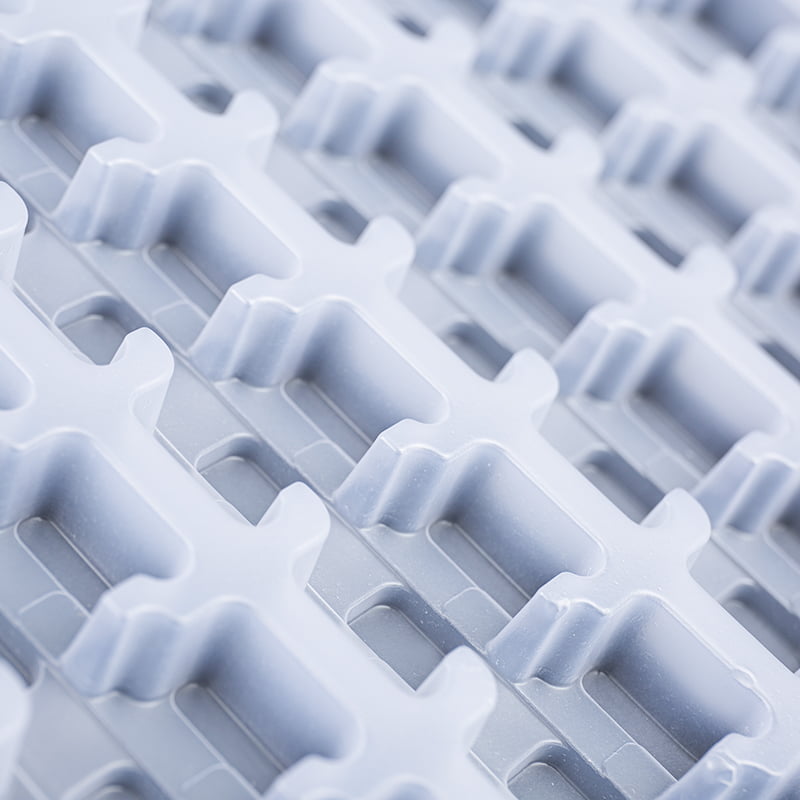

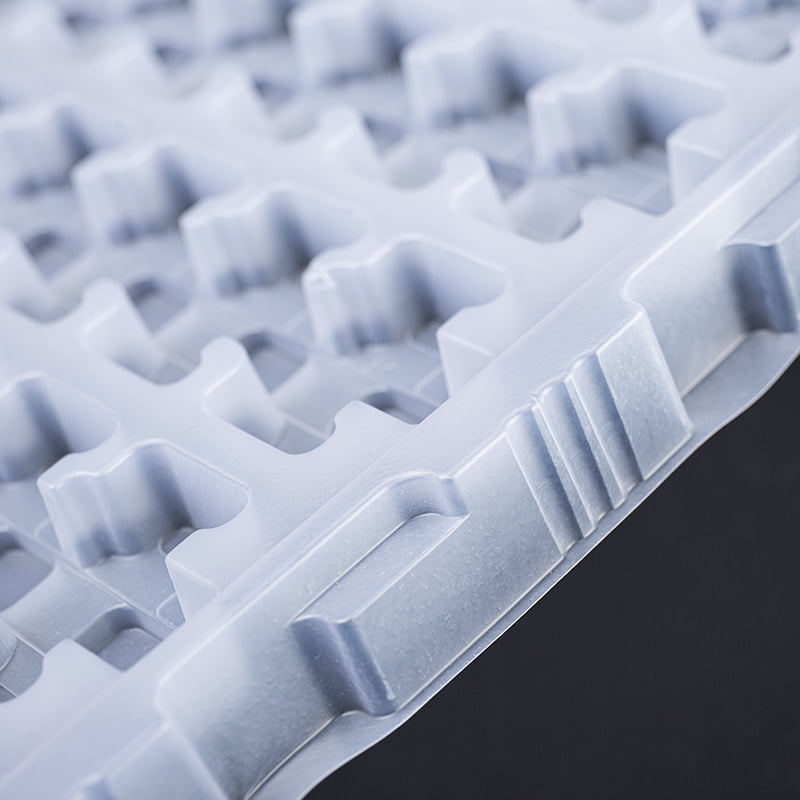

Productos formadores de vacío de PP ligeros, de amplia temperatura y aptos para microondas, seguros para alimentos

Conocimiento de la industria

Cómo la elección del material impulsa el rendimiento del blister: comparación de PVC, PET, PP y PS

La selección de la materia prima para las láminas de plástico conformadas al vacío no es una decisión sobre productos básicos: determina directamente la claridad, la rigidez, la resistencia química, el comportamiento del sellado y la reciclabilidad al final de su vida útil del blister o bandeja terminados. Cada uno de los cuatro materiales dominantes tiene un perfil de propiedad distinto, y hacer coincidir ese perfil con los requisitos de la aplicación es el primer y más importante paso en el diseño de envases tipo blíster.

El predominio del PVC en los blister farmacéuticos se debe a su baja temperatura de inicio del termosellado (alrededor de 130 °C), que permite una unión confiable a la tapa de papel de aluminio en líneas de envasado de alta velocidad sin distorsionar las cavidades formadas. Sin embargo, la creciente presión regulatoria en la UE y Asia Oriental está acelerando el cambio hacia productos basados en PET. Hojas de plástico formadoras al vacío , particularmente PETG, que conserva la claridad y formabilidad del nivel del PVC al tiempo que elimina el cloro del flujo de desechos. Para aplicaciones en contacto con alimentos que requieren compatibilidad con microondas, el PP es la única opción viable entre estos cuatro materiales, ya que mantiene la integridad estructural a temperaturas superiores a 120 °C, donde el PET y el PS comienzan a ablandarse.

Selección de moldes para envases tipo blíster: por qué el yeso, el cobre y el aluminio responden a realidades de producción diferentes

La elección del molde en el conformado al vacío es fundamentalmente una compensación entre el costo inicial de las herramientas, la calidad de la superficie, la conductividad térmica y la capacidad del volumen de producción. Los tres tipos de moldes dominantes utilizados en la producción de envases tipo blister (yeso, cobre galvanizado y aluminio mecanizado) ocupan cada uno una posición distinta en este espacio de compensación, y seleccionar el tipo de molde incorrecto para un escenario de producción determinado es una de las fuentes más comunes de problemas de calidad y costos innecesarios en la industria.

Moldes de yeso

Los moldes de yeso se fabrican a mano a partir de yeso, normalmente alrededor de una muestra física del producto que se va a envasar. Los plazos de entrega son de 24 a 72 horas y el costo de las herramientas es mínimo: generalmente menos de unos pocos cientos de dólares. La superficie de un molde de yeso es inherentemente porosa, lo que resulta ventajoso para la formación al vacío porque la porosidad misma ayuda a la extracción del vacío sin necesidad de perforar orificios de ventilación. Sin embargo, la baja conductividad térmica del yeso (aproximadamente 0,5 W/m·K, en comparación con 160 W/m·K del aluminio) significa que los tiempos de ciclo son lentos porque la lámina formada no se puede enfriar de manera eficiente a través del cuerpo del molde. Los moldes de yeso son mecánicamente frágiles y normalmente duran entre unos cientos y miles de ciclos antes de que la degradación de la superficie se haga visible en las piezas formadas. Son la elección correcta para la creación de prototipos, tiradas de producción cortas y muestras de desarrollo donde la confirmación de la geometría importa más que el acabado de la superficie o el tiempo del ciclo.

Moldes de cobre galvanizado

Los moldes de cobre galvanizado parten de un patrón maestro, a menudo una forma de yeso o resina, sobre el cual se electrodeposita cobre hasta un espesor de carcasa de 3 a 8 mm, luego se respalda con epoxi relleno de aluminio o aluminio fundido como soporte estructural. La carcasa de cobre captura los finos detalles de la superficie del patrón maestro, logrando valores de rugosidad de la superficie de Ra 0,4–0,8 µm, lo que se traduce en superficies formadas brillantes y de alta fidelidad adecuadas para cosméticos, envases de exhibidores de productos electrónicos y blisters de primera calidad para minoristas. La mayor conductividad térmica del cobre (aproximadamente 390 W/m·K) en comparación con el yeso mejora significativamente la uniformidad del enfriamiento y el tiempo del ciclo. Los moldes de cobre se adaptan bien a volúmenes de producción medianos en el rango de 10.000 a 500.000 ciclos, y pueden repararse volviendo a galvanizar las superficies desgastadas o dañadas, una ventaja significativa sobre los moldes que deben reemplazarse por completo cuando están dañados.

Moldes de aluminio mecanizados

Los moldes de aluminio mecanizados por CNC representan la mayor inversión inicial en herramientas, pero ofrecen la mejor precisión dimensional, la vida útil más larga y los tiempos de ciclo más rápidos. La conductividad térmica del aluminio (160–200 W/m·K según la aleación) permite mecanizar canales activos de refrigeración por agua directamente en el cuerpo del molde, lo que reduce el tiempo del ciclo entre un 30 % y un 50 % en comparación con los moldes no refrigerados y mejora drásticamente la consistencia entre piezas. Se perforan orificios de ventilación con un diámetro de 0,5 a 1,0 mm en las esquinas de la cavidad y en los puntos de extracción profundos, lo que permite un control preciso de la distribución del vacío que no es posible con yeso poroso. Para la producción en gran volumen de productos estandarizados Productos plásticos formados al vacío (bandejas para productos electrónicos, insertos para juguetes, empaques para exhibidores de supermercados): las herramientas de aluminio amortizan su mayor costo a lo largo de millones de ciclos y brindan la consistencia de la superficie y la repetibilidad dimensional que los clientes minoristas requieren cada vez más.

Calentamiento de láminas en el conformado al vacío: la uniformidad de la temperatura es donde realmente se gana o se pierde la calidad

La formación al vacío se describe a menudo como un proceso simple: calentar la lámina, colocarla sobre un molde y aplicar vacío. En la práctica, la etapa de calentamiento es la parte del ciclo más exigente desde el punto de vista técnico, y la mayoría de los defectos de formación (cintas, espesor de pared desigual, ampollas en la superficie, blanqueamiento o desgarros en puntos de embutición profundos) se remontan a la falta de uniformidad de la temperatura en la lámina calentada en lugar de a la geometría del molde o al nivel de vacío.

Las láminas termoplásticas utilizadas en envases tipo blíster normalmente requieren temperaturas de formación entre 120 °C y 180 °C, según el material y el espesor. El desafío es lograr esta temperatura de manera uniforme en toda el área de la lámina, incluidas las esquinas y bordes que pierden calor hacia el marco de sujeción, y en todo el espesor de la lámina. Los elementos calefactores por infrarrojos son el enfoque estándar; la salida espectral de los elementos debe adaptarse a las características de absorción del material de la lámina. El PET absorbe la energía IR de manera más eficiente en longitudes de onda de 3 a 5 µm (IR de onda media), mientras que el PVC responde mejor a la IR de onda cercana. Las combinaciones no coincidentes de material y calentador dan como resultado un calentamiento lento y desigual que extiende el tiempo del ciclo y produce gradientes de temperatura en toda la lámina.

La medición del pandeo de las láminas sigue siendo el indicador en tiempo real más práctico de la preparación del conformado en la mayoría de las líneas de producción. Una lámina calentada correctamente se hundirá entre 10 y 25 mm por debajo de su plano de sujeción bajo la gravedad antes de formarse; el objetivo exacto varía según el material y el espesor. Los sensores de hundimiento ópticos o láser permiten que los ciclos de formación automatizados se activen en un estado térmico constante en lugar de depender del calentamiento cronometrado, que no puede tener en cuenta la variación de la temperatura ambiente, las fluctuaciones del voltaje de la línea o la variación del espesor de la lámina dentro de un lote de producción. Las líneas equipadas con detección de hundimiento producen consistentemente un espesor de pared más uniforme en cavidades de embutición profunda que las líneas controladas por tiempo, particularmente cuando se forman láminas más delgadas por debajo de 0,5 mm donde la ventana de calentamiento es estrecha.

Absorción de impactos y protección del producto: cómo funciona la ingeniería con la geometría de la cavidad formada al vacío

La función protectora del embalaje tipo blister a menudo se describe vagamente como "amortiguación" o "absorción de impactos", pero la mecánica de cómo una bandeja formada realmente protege su contenido es específica y vale la pena comprenderla, especialmente para los diseñadores de embalajes que especifican la geometría de la cavidad para productos electrónicos, dispositivos médicos o productos de consumo frágiles.

Una cavidad formada al vacío protege su contenido a través de dos mecanismos distintos: confinamiento geométrico y deformación elástica. El confinamiento geométrico significa que la cavidad tiene una forma que coincide con el contorno del producto lo suficiente como para que el producto no pueda desplazarse ni girar bajo carga de impacto. Cuando un producto empaquetado no puede moverse en relación con su cavidad, la energía del impacto debe ser absorbida por el material de la bandeja y la tarjeta de respaldo o la película de la tapa en lugar de convertirse en aceleración del producto. Cuanto más estrecha sea la conformidad entre la cavidad y el producto, menos se moverá el producto y menor será la aceleración máxima experimentada en el momento del impacto.

La deformación elástica es el mecanismo secundario: cuando una fuerza de impacto excede lo que el confinamiento geométrico por sí solo puede manejar, las paredes de la cavidad se flexionan y absorben energía antes de recuperarse. Esta es la razón por la que la uniformidad del espesor de la pared en la bandeja formada es tan importante: las paredes adelgazadas en los puntos de extracción profundos (un resultado común de una mala uniformidad de calentamiento o una ventilación inadecuada del molde) se deforman plásticamente en lugar de elásticamente bajo el impacto, lo que proporciona una protección única y luego pierde integridad estructural. Bien formado Productos plásticos formados al vacío mantenga un espesor de pared constante en toda la cavidad, incluso en los puntos más profundos de geometrías complejas, asegurando que el comportamiento elástico sea repetible en múltiples impactos durante el envío y la manipulación.

Para aplicaciones de exhibición en supermercados, la geometría también cumple una función óptica: el contorno de la cavidad coloca el producto en un ángulo y una altura consistentes con respecto al reverso de la tarjeta, controlando cómo se presenta en el estante. Esta es la razón por la que los diseñadores de empaques para productos electrónicos de consumo y juguetes a menudo especifican ángulos de inclinación negativos o características socavadas que bloquean el producto visiblemente en su posición, una opción funcional que también crea el efecto de exhibición de "producto flotante" común en los empaques minoristas premium. Suzhou Gentle Photoelectric Technology Co., Ltd., que trabaja en los sectores de pantallas, electrónica de consumo y equipos médicos, se enfrenta regularmente a estos requisitos de embalaje multifuncional, donde el rendimiento estructural, protector y visual de una bandeja formada debe optimizarse simultáneamente.

Materiales flocados y respetuosos con el medio ambiente: lo que ofrecen más allá de la estética

Las láminas flocadas conformadas al vacío (láminas de plástico base sobre las que se aplican electrostáticamente y se unen con adhesivo fibras cortas (normalmente nailon o poliéster, de 0,5 a 3 mm de longitud)) se utilizan en envases de primera calidad para joyas, relojes, cosméticos e instrumentos ópticos. Las ventajas funcionales se extienden mucho más allá de la suavidad visual y la sensación de lujo que es el atributo obvio de marketing.

La capa de fibra proporciona una auténtica protección de la superficie: el pelo denso crea una distancia de separación entre la superficie de la cavidad de plástico duro y la superficie del producto, evitando rayar las superficies pulidas o recubiertas durante la inserción, el tránsito y la apertura y cierre repetidos. En el caso de componentes ópticos, esferas de relojes o joyas con superficies muy pulidas, el contacto directo con una bandeja de plástico (incluso una lisa) crea microarañazos con el tiempo. El flocado elimina esto por completo. La capa de fibra también añade un grado mensurable de amortiguación de vibraciones: la matriz de fibra disipa las vibraciones de alta frecuencia que pasan a través de cavidades de plástico rígido sin cambios, lo que reduce el riesgo de daños por resonancia a frágiles conjuntos mecánicos u ópticos durante el transporte.

Desde una perspectiva de cumplimiento ambiental, la industria ha cambiado significativamente hacia adhesivos flocados a base de agua y materiales de pila de fibra reciclada para cumplir con los requisitos de sostenibilidad de los minoristas. Las opciones de sustrato base también se han ampliado: las láminas flocadas a base de PET ahora están ampliamente disponibles, combinando la ventaja de reciclabilidad del PET con la protección de la superficie del flocado en un solo sustrato que puede procesarse en estándar. Hojas de plástico formadoras al vacío Equipos de producción sin modificaciones. Los sustratos de PLA de base biológica con superficies flocadas son una opción emergente para marcas con estrictos requisitos de final de vida, aunque la ventana de formación más estrecha del PLA (normalmente entre 60 °C y 80 °C, muy por debajo de los termoplásticos convencionales) requiere una cuidadosa adaptación del proceso.

Operaciones de acabado en envases blister: tolerancias de corte, plegado y sellado que realmente importan

La etapa de acabado (recortar las hojas formadas hasta los límites de las piezas, perforar orificios para colgar, plegar cajas tipo blíster y sellar el soporte de cartón o papel de aluminio) es donde se origina gran parte de la variación en la calidad del paquete blíster final. Los defectos de formación suelen ser visualmente evidentes; Los defectos de acabado suelen ser sutiles y se manifiestan como fallas en los sellos en la distribución, agujeros para colgar que se rompen bajo las cargas de exhibición minorista o líneas de plegado que se agrietan durante el ensamblaje de la caja.

Recortar y perforar

El troquelado con regla de acero es el método de recorte estándar para envases tipo blíster. La regla de acero debe ser lo suficientemente afilada para cortar la chapa limpiamente sin crear microfisuras en el borde cortado, especialmente en materiales quebradizos como el PS estándar o el PET a bajas temperaturas ambiente. Las reglas de corte romas producen bordes irregulares con concentraciones de tensión que inician el agrietamiento cuando el paquete se flexiona durante la apertura del consumidor. La nitidez de las reglas generalmente se evalúa mediante la calidad de vanguardia con un aumento de 10 ×; un borde limpio no muestra ningún tirón visible de la fibra ni deformación irregular. Las perforadoras para colgar se enfrentan al mismo requisito: un orificio perforado con microfisuras en el perímetro del borde se romperá con cargas muy por debajo de la resistencia nominal del material de la hoja, que es la causa más común de fallas en la exhibición minorista de bienes de consumo empaquetados.

Sellado térmico al respaldo de la tarjeta

El termosellado de un blister de PVC a un soporte de tarjeta revestido es un proceso de presión, tiempo y temperatura en el que las tres variables deben controlarse dentro de márgenes estrechos. La temperatura de sellado para PVC sobre cartón blíster suele ser de 150 °C a 180 °C en la cara de la barra de sellado; El tiempo de permanencia varía de 0,5 a 2 segundos dependiendo del tamaño del paquete y del área de la barra de sellado. Los paquetes mal sellados no pasan las pruebas de pelado inmediatamente y quedan atrapados en el control de calidad de producción; Los paquetes sobresellados pasan las pruebas iniciales de despegado, pero pueden causar delaminación de la tarjeta o distorsión de la cavidad que sólo se descubre después del embalaje. Un protocolo de prueba de pelado calibrado (que mide la fuerza de pelado en Newtons por unidad de ancho en un ángulo de pelado estándar, generalmente 90° o 180°) es el método de control de calidad más confiable y debe realizarse al comienzo de cada turno de producción y después de cualquier cambio en los parámetros del proceso.

Líneas de plegado en cajas tipo blíster

Las cajas tipo blíster (diseños tipo almeja en los que la bandeja formada se pliega para encerrar el producto) requieren líneas de pliegue ranuradas que permitan un doblado limpio y repetible sin agrietarse. La profundidad del rayado depende del material: las cajas de PET generalmente requieren cortes que penetren entre el 40% y el 50% del espesor de la hoja para doblarse limpiamente, mientras que el PVC tolera cortes menos profundos del 25% al ​​35% del espesor. Una puntuación demasiado profunda crea debilidad estructural en el pliegue que falla en el manejo minorista; Un corte demasiado superficial hace que el material se agriete en lugar de doblarse en la línea marcada, particularmente en ambientes fríos. Para cajas ópticamente transparentes donde la línea de pliegue es visible para el consumidor, la geometría de la ranura también afecta la estética: una ranura de perfil en V con un ápice afilado crea una línea visible más limpia que una ranura de fondo plano que produce un pliegue blanco difuso.

Donde la tecnología de láminas de conformado al vacío se cruza con el desarrollo de materiales ópticos

La ciencia de los materiales que subyace al alto rendimiento Hojas de plástico formadoras al vacío y la ciencia de los materiales detrás de las láminas ópticas de precisión comparten más puntos en común de lo que sugieren las categorías de productos. Ambos dominios requieren un control estricto de la distribución del peso molecular del polímero, los sistemas de aditivos y los parámetros de extrusión para lograr un rendimiento óptico y mecánico consistente. Ambos son sensibles a la humedad, el historial térmico y la contaminación de la superficie de manera que no afectan a los productos plásticos básicos. Y ambos exigen cada vez más formulaciones de materiales que equilibren el rendimiento con el cumplimiento ambiental, un desafío que requiere una capacidad de composición profunda en lugar de una simple selección de resina.

Suzhou Gentle Photoelectric Technology Co., Ltd., como especialista en nuevos materiales ópticos para las industrias de visualización, iluminación, electrónica de consumo, automoción y equipos médicos, trabaja con muchas de las mismas familias de polímeros base (PET, PC, PP) que aparecen en aplicaciones de láminas de conformado al vacío. La capacidad de desarrollo de procesos completos de la empresa, que abarca el diseño de formulación de materiales a través de pruebas piloto hasta la producción en masa, refleja una comprensión de que el rendimiento en aplicaciones exigentes se construye a nivel de formulación y proceso, no se logra seleccionando un grado estándar del catálogo de un distribuidor. Este mismo principio se aplica a las aplicaciones de conformado al vacío de alta especificación: el embalaje que protege componentes ópticos de precisión, dispositivos médicos o productos electrónicos de consumo requiere materiales en láminas diseñados y procesados ​​con un rigor equivalente al de los productos que contienen.

Productos plásticos formados al vacío utilizados en embalajes de dispositivos médicos y electrónicos están cada vez más sujetos a los mismos requisitos de control de contaminación y desgasificación que rigen los materiales dentro del paquete. Los principales fabricantes de equipos originales (OEM) de productos electrónicos cuyos productos son sensibles a la contaminación superficial de los materiales de embalaje solicitan ahora formulaciones de láminas de PET y PP con baja desgasificación, que especifican niveles de monómero residual, tasas de migración de aditivos y perfiles de emisión de compuestos orgánicos volátiles. Esta convergencia de los requisitos de los materiales de embalaje con los estándares de limpieza normalmente asociados con los materiales funcionales está remodelando lo que los proveedores de láminas necesitan saber sobre sus materiales y elevando el nivel técnico para los productores en toda la cadena de suministro de conformado al vacío.
