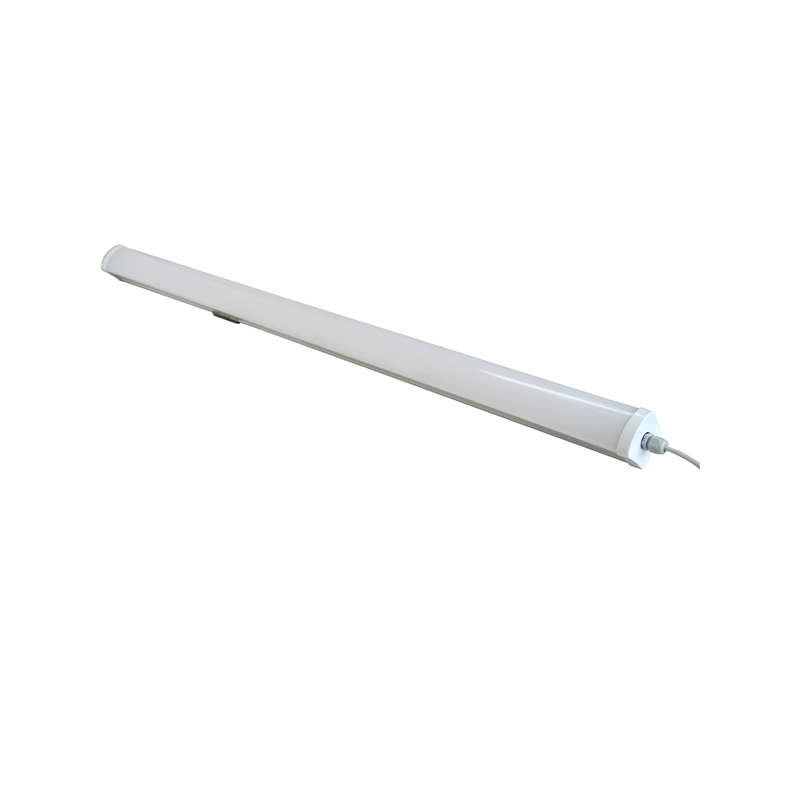

Luz LED integrada de triple prueba

Conocimiento de la industria

Gestión térmica en lámparas LED de interior: por qué el diseño de la ruta de calor determina la vida útil más que la calidad del chip

La temperatura de la unión del LED es la variable más predictiva para el mantenimiento del lumen a lo largo del tiempo. Cada aumento de 10 °C por encima de la temperatura nominal de la unión reduce aproximadamente a la mitad la vida útil de un paquete de LED, una relación documentada en múltiples familias de chips y confirmada por datos de pruebas LM-80 de los principales fabricantes de emisores. Un chip LED de alta calidad que funcione a una temperatura de unión de 85 °C durará más que un chip idéntico que funcione a 95 °C por un factor de dos, independientemente de los demás atributos de diseño de la luminaria. Esto significa que la gestión térmica no es una consideración de ingeniería secundaria: es el determinante principal de si una luminaria realmente ofrece su vida útil nominal L70 de 50.000 horas en condiciones de instalación del mundo real.

La ruta del calor en un lugar bien diseñado. Lámpara LED de interior va desde la unión del LED a través del material de interfaz térmica (TIM), hasta la placa de circuito impreso con núcleo metálico (MCPCB), a través del disipador de calor y, finalmente, hasta la carcasa o el disipador de calor desde donde se disipa al aire ambiente. Cada interfaz en este camino lleva un valor de resistencia térmica medido en °C/W; La resistencia térmica total desde la unión hasta el ambiente es la suma de todas las resistencias de la interfaz en serie. Los diseñadores que se centran exclusivamente en la geometría de las aletas del disipador de calor (la parte visible de la gestión térmica) a menudo pasan por alto que una unión TIM deficiente con huecos o una cobertura inadecuada puede agregar entre 5 y 10 °C de temperatura adicional en la unión que ninguna cantidad de superficie de la aleta puede recuperar. Los TIM a base de silicona con una conductividad térmica de 3 a 6 W/m·K aplicados con espesores de línea de unión inferiores a 100 µm representan el óptimo práctico actual para la mayoría de los conjuntos de luminarias LED.

Para uso industrial y de almacén Luces LED interiores , donde las temperaturas ambiente pueden verse elevadas por el calor del proceso o el flujo de aire confinado, los diseñadores aplican una estrategia de reducción de potencia: la luminaria funciona con una corriente más baja que su potencia nominal máxima, lo que reduce simultáneamente la salida de luz y la temperatura de la unión. Una luminaria con una potencia reducida al 80 % de la corriente máxima de accionamiento normalmente funciona entre 15 y 20 °C más fría en la unión y ofrece una vida útil de campo sustancialmente más larga, a menudo lo suficiente como para marcar la diferencia entre que la luminaria sobreviva un ciclo de mantenimiento de 10 años y requiera reemplazo al año 6. Comprender esta relación de reducción permite a los ingenieros de instalaciones especificar las luminarias de manera inteligente: una luminaria con una potencia nominal de 150 lm/W a plena potencia, reducida al 80 %, entregará aproximadamente 140 lm/W con una esperanza de vida significativamente mayor.

Diseño óptico en luminarias LED: cómo las láminas difusoras, los reflectores y las lentes dan forma a la distribución de la luz

El sistema óptico de una luminaria LED de interior realiza dos funciones simultáneamente: controla la distribución espacial de la salida de luz (el patrón del haz) y gestiona la apariencia visual de la fuente de luz (deslumbramiento y uniformidad de luminancia). Estas dos funciones a veces están en tensión: un módulo LED simple optimizado exclusivamente para la eficiencia óptica producirá una intensa luminancia de fuente puntual que crea un deslumbramiento incómodo, mientras que un sistema muy difundido que elimina el deslumbramiento sacrifica la eficiencia a través de pérdidas de absorción en la capa difusora. El desafío del diseño es lograr la distribución del haz requerida con un control de deslumbramiento aceptable con una pérdida óptica mínima.

Hojas difusoras

Las láminas difusoras dispersan la luz transmitida para ampliar el área aparente de la fuente y reducir la luminancia máxima. El mecanismo de dispersión puede ser difusión masiva (micropartículas dispersas a través del sustrato, típicamente matriz de PS o PC con agentes difusores de sulfato de bario o carbonato de calcio) o difusión superficial (texturas superficiales microestructuradas que refractan la luz en la interfaz aire-material). Los difusores masivos ofrecen una dispersión más uniforme en todo el rango angular; Los difusores de superficie se pueden diseñar con microestructuras asimétricas que redirigen la luz preferentemente en un plano, lo que resulta útil para luminarias lineales donde se requiere una amplia dispersión lateral y un corte longitudinal controlado. Suzhou Gentle Photoelectric Technology Co., Ltd., como especialista en el desarrollo de materiales ópticos, incluidas láminas difusoras de luz LED y paneles difusores de luz de plástico, diseña superficies ópticas microestructuradas a nivel de formulación para lograr objetivos específicos de turbidez, transmisión y distribución angular para clientes OEM de luminarias en toda la industria de la iluminación.

Reflectores

Los reflectores de aluminio especular con superficies anodizadas o recubiertas de PVD alcanzan valores de reflectancia hemisférica total del 85 al 95 %, dirigiendo la luz LED emitida hacia atrás hacia el plano objetivo. La geometría del reflector (curvas parabólicas, elípticas o compuestas) determina si la luminaria produce un punto estrecho, una inundación amplia o una distribución asimétrica para bañar paredes o iluminar estantes. Los reflectores con recubrimiento en polvo blanco sacrifican algo de eficiencia (reflectancia del 85 al 90 %), pero producen haces reflejados más suaves y difusos que se combinan mejor con la salida del panel difusor en las luminarias de panel.

Lentes secundarias

Las lentes TIR (reflexión interna total) individuales sobre cada emisor LED brindan el control del haz más estricto, lo que permite ángulos de haz estrechos de 15° a 30° para iluminación de tareas o aplicaciones de gran altura donde las alturas de techo superiores a 8 m requieren una entrega concentrada para mantener la iluminancia requerida al nivel del piso. Las lentes TIR suelen ser PMMA o PC, con pérdidas de transmisión del 3 al 7% por lente. Se utilizan conjuntos de lentes TIR sobre conjuntos de LED en instalaciones industriales de gran altura. Lámparas LED de interior para lograr valores de candela del haz central superiores a 10 000 cd con potencias inferiores a 200 W, una combinación que no se podía lograr con fuentes HID sin pérdidas significativas de control del haz.

Estándares de iluminancia por ambiente interior: qué significan los números para la selección de luminarias

Los objetivos de iluminancia para ambientes interiores están codificados en normas que incluyen EN 12464-1 (Europa), IES RP-1 (Norteamérica) y GB 50034 (China). Estos estándares especifican valores de iluminancia mantenida (Em) en lux en el plano de trabajo, junto con relaciones de uniformidad (iluminancia mínima/media) y límites de índice de deslumbramiento unificado (UGR). Comprender estos parámetros (y cómo interactúan) es más útil que simplemente conocer el objetivo de lux, porque especificar el tipo de dispositivo correcto depende de los tres valores simultáneamente.

El límite UGR merece más atención de la que normalmente recibe en la adquisición de accesorios. UGR es un valor calculado (no medido directamente) que predice el deslumbramiento molesto en función de la luminancia de la luminaria en ángulos altos (por encima de 65° desde el nadir), la geometría de la habitación y la posición del observador. Una luminaria con UGR por encima del límite para su espacio de aplicación causará fatiga visual mensurable incluso si se cumple el objetivo de iluminancia, un problema común cuando se instalan luminarias industriales diseñadas para aplicaciones de almacenes de gran altura (UGR ≤ 25) en entornos de oficinas donde se requiere UGR ≤ 19. Especificar la clase UGR correcta desde el principio es tan importante como especificar la salida lumínica correcta.

Clasificaciones IP para luces LED de interior: decodificando contra qué protege realmente cada dígito

El sistema de clasificación IP (protección de ingreso) definido en IEC 60529 se cita ampliamente en las hojas de datos de luminarias, pero los especificadores frecuentemente lo malinterpretan. El código de dos dígitos (IP65, IP66, IP69K) no describe una escala lineal de "más protegido, mejor". Cada dígito aborda un eje de protección diferente, y combinar dígitos requiere comprender lo que realmente implica cada prueba, porque un segundo dígito más alto no garantiza un primer dígito más alto, y ninguno de los dígitos dice nada sobre la resistencia a la corrosión, la estabilidad a los rayos UV o la resistencia al impacto.

El primer dígito (0–6) describe la protección contra el ingreso de partículas sólidas, desde sin protección (0) hasta hermético al polvo (6). Para la mayoría de aplicaciones de luminarias de interior, IP5X (protección contra el polvo, definido como ausencia de depósitos de polvo nocivos después de 8 horas en una cámara de polvo) es suficiente. IP6X (hermético al polvo, sin entrada de polvo en vacío) está especificado para salas blancas y entornos de fabricación de semiconductores donde se debe eliminar cualquier fuente de partículas, incluidas las luminarias. El segundo dígito (0–9K) describe la protección contra la entrada de agua: IP X4 es a prueba de salpicaduras desde cualquier dirección; IP X5 es resistente al chorro de agua (12,5 L/min a 3 m de distancia); IP X6 resiste potentes chorros de agua (100 L/min); IP X8 cubre la inmersión continua a una profundidad y duración específicas.

Para industrias Luces LED interiores En entornos de procesamiento de alimentos, lavado o fabricación húmeda, la distinción entre IP65 e IP66 es importante. IP65 resiste un chorro de agua con boquilla de 6,3 mm a 12,5 L/min desde cualquier dirección, adecuado para limpieza general con manguera. IP66 resiste una boquilla de 12,5 mm a 100 L/min, lo que representa el lavado a alta presión más agresivo utilizado en instalaciones de producción de alimentos y elaboración de cerveza. Especificar IP65 en una aplicación que realmente utiliza presiones de lavado de nivel IP66 resultará en la entrada de agua, corrosión del conector y fallas prematuras de la luminaria, independientemente de qué tan bien funcione la luminaria en condiciones secas. IP69K, la clasificación de entrada de agua más alta, implica chorros de agua caliente a 80 °C, 80 a 100 bar, desde 0,1 a 0,15 m de distancia, y está reservado para entornos agrícolas y de procesamiento de alimentos con protocolos de limpieza con vapor.

Requisitos de iluminación para salas blancas: qué hace que una luminaria sea realmente compatible con salas blancas

Las luminarias instaladas en entornos de salas blancas deben cumplir requisitos que van mucho más allá de las especificaciones de las lámparas LED comerciales estándar para interiores. ISO 14644-1 clasifica las salas blancas según la concentración máxima de partículas por metro cúbico en tamaños de partículas específicos; Cada clase ISO impone un conjunto diferente de restricciones en cada superficie, accesorio y penetración dentro del entorno controlado, incluido el sistema de iluminación.

Los requisitos principales de las luminarias específicas para salas blancas son el control de la generación de partículas, la instalación empotrada o integrada en el techo y la resistencia química a los agentes de limpieza utilizados en la instalación. El control de la generación de partículas comienza en el nivel de selección del material: las carcasas de las luminarias no deben desprender fibras, descascararse ni generar partículas bajo ciclos térmicos normales. Se prefiere el aluminio anodizado o con recubrimiento en polvo a las superficies pintadas que pueden astillarse; todos los sujetadores deben estar empotrados o cubiertos; Los materiales de las juntas no deben desprenderse a las temperaturas de funcionamiento. Para ISO Clase 5 y entornos más limpios, las luminarias generalmente se especifican con elementos de carcasa de acero inoxidable y juntas de EPDM que resisten tanto la generación de partículas como los agentes de limpieza agresivos utilizados en estos niveles de limpieza.

Se requiere una instalación empotrada en la mayoría de las configuraciones de salas blancas para evitar que las superficies horizontales acumulen partículas. Las luminarias que se ubican orgullosas del panel del techo crean repisas y espacios que acumulan partículas y son difíciles de limpiar, una violación directa de los principios de diseño de salas blancas. Las verdaderas luminarias empotradas para salas limpias requieren un sistema de rejilla de techo diseñado específicamente con disposiciones de sellado entre el marco de la luminaria y el panel del techo, que generalmente logran IP65 en la interfaz del techo para evitar la infiltración de partículas desde el espacio de la cámara de arriba. El panel difusor óptico en una luminaria para sala blanca también debe ser no estático, ya que la carga electrostática en las superficies plásticas del difusor atrae activamente las partículas en el aire. Los revestimientos antiestáticos o los materiales difusores permanentemente antiestáticos, un segmento especializado dentro del sector de materiales ópticos que empresas como Suzhou Gentle Photoelectric Technology Co., Ltd. desarrollan como parte de su cartera de soluciones de materiales ópticos personalizados, están especificados para ISO Clase 6 y entornos más limpios donde no se puede tolerar la atracción de partículas a las superficies de las luminarias.

Métricas de calidad del color más allá del CRI: por qué Ra por sí solo no es suficiente para la iluminación comercial y médica

El índice de reproducción cromática (CRI o Ra) ha sido la métrica de calidad del color estándar para fuentes de luz desde la década de 1960, pero se desarrolló para la evaluación de lámparas fluorescentes y tiene limitaciones bien documentadas cuando se aplica a fuentes LED. Ra se calcula a partir del promedio de ocho muestras de color (R1–R8), todas las cuales son colores de saturación baja a media. Un LED blanco optimizado para obtener una puntuación Ra 90 aún puede reproducir mal los rojos intensos (R9), los amarillos intensos (R12) y los tonos de piel (R13, R15), un modo de fallo que es invisible para la puntuación Ra pero muy visible para los ocupantes y clientes.

Para la iluminación comercial, el valor R9 (representación de rojo saturado) es la métrica de reproducción cromática extendida más importante en la práctica. La representación en rojo intenso determina cómo aparecen bajo la lámpara la carne fresca, la ropa roja y los productos maduros. Una luminaria con Ra 90 pero R9 de 20 (común en algunos paquetes de fósforo LED de color blanco frío) reproducirá los rojos saturados como apagados y pardos; la misma luminaria con R9 por encima de 80 hace que los mismos productos parezcan vivos y atractivos. Especificar R9 ≥ 50 como mínimo para la iluminación de alimentos y prendas de vestir es ahora una práctica estándar entre los diseñadores de iluminación que comprenden esta limitación.

Para exámenes médicos e iluminación quirúrgica, el sistema IES TM-30, que evalúa la fidelidad del color (Rf) y la gama de colores (Rg) en 99 muestras de color en lugar de 8, proporciona una imagen más completa de la calidad del color que Ra solo. Los entornos médicos también especifican con frecuencia Duv (distancia desde el locus de Planck en el diagrama de cromaticidad) como criterio de estanqueidad para la consistencia del color entre luminarias: un Duv máximo de ±0,003 es típico para las especificaciones de salas quirúrgicas, lo que garantiza que el color del tejido parezca consistente independientemente de qué luminaria esté iluminando el campo quirúrgico. Comercial estándar Lámparas LED de interior Por lo general, se fabrican con tolerancias Duv de ±0,007 o más, lo que es adecuado para uso comercial general, pero no cumple con los requisitos de consistencia más exigentes de las especificaciones de las instalaciones médicas.

Cómo la calidad del material óptico en el panel difusor afecta la eficiencia, la uniformidad y el rendimiento a largo plazo de la luminaria

El panel difusor en una luminaria de panel o listón lineal a menudo se trata como un componente básico: una lámina de plástico blanco que oculta la matriz de LED. En realidad, las propiedades ópticas y físicas del material difusor determinan directamente varios de los parámetros de rendimiento más importantes de la luminaria: eficacia luminosa a nivel de luminaria, uniformidad de luminancia en toda la cara del panel y la velocidad a la que ambos se degradan durante la vida útil del producto.

La transmisión total de luz y la turbidez son los dos parámetros ópticos principales de una lámina difusora y existen en tensión entre sí. Una mayor neblina (más dispersión) mejora la uniformidad de la luminancia al difundir la luz LED de fuente puntual a través de un área de emisión aparente más grande, pero cada evento de dispersión también aumenta la longitud del camino de los fotones a través del material y la probabilidad de absorción, lo que reduce la transmisión total. Un difusor diseñado para una alta uniformidad con un espacio bajo entre el LED y el difusor (común en luminarias de panel delgado donde la matriz de LED se ubica cerca del difusor) debe lograr una turbidez adecuada con una pérdida de absorción mínima. Esto requiere un control cuidadoso del tamaño, la concentración y la distribución de las partículas del agente difusor dentro del sustrato, lo cual es una capacidad a nivel de formulación más que un simple ejercicio de selección de materiales. Suzhou Gentle Photoelectric Technology Co., Ltd. aborda este desafío directamente a través de su sistema interno de investigación y desarrollo, desarrollando láminas difusoras de plástico para iluminación LED con objetivos de transmisión y neblina específicos para fabricantes de luminarias que necesitan garantías de rendimiento óptico en lugar de grados de difusor comerciales estándar.

El amarillamiento prolongado de los materiales del difusor es un mecanismo de degradación del rendimiento que reduce tanto la salida luminosa como la calidad del color durante la vida útil de la luminaria. Los difusores a base de PS se vuelven amarillos más rápidamente que los materiales a base de PC bajo exposición a la luz ultravioleta y a la luz azul, y el amarilleamiento es visible como un cambio cálido en el espectro de color transmitido y una reducción en la transmisión total. Para Luces LED interiores especificado para una vida útil de 50,000 horas, la estabilidad UV del material del difusor y la resistencia a la luz azul deben coincidir con el espectro de salida de luz del LED: una matriz de LED con alto contenido de azul y alto CCT amarilleará un difusor sensible a los rayos UV más rápido que una matriz de blanco cálido de potencia equivalente. Los difusores estabilizados de PC o PMMA con paquetes de absorbentes de UV diseñados para el espectro de emisión específico de la fuente LED son la solución técnicamente correcta para aplicaciones de luminarias comerciales e industriales de larga duración, y la diferencia en el rendimiento a largo plazo en comparación con la lámina de PS no estabilizada es lo suficientemente sustancial como para afectar la clasificación L70 de la luminaria durante toda su vida útil.
